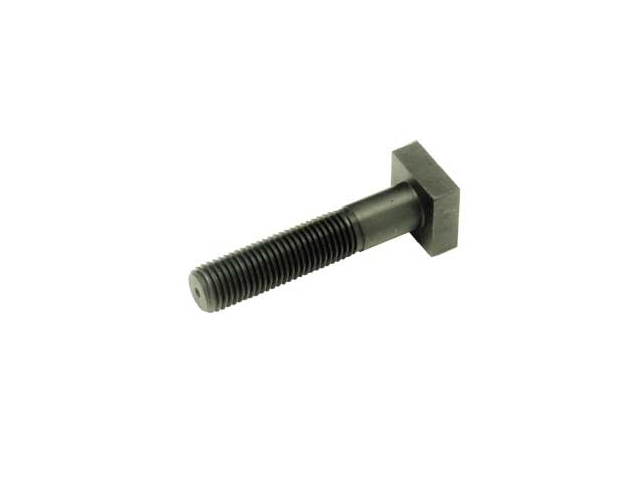

T-Bolts
T-Bolts
Material: Alloy Steel
Finish: Black Oxide
• Heat treated to Grade 5 (125,000 psi) and black oxided.
Regular

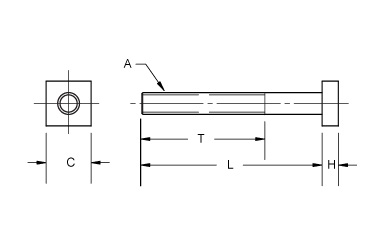

| L | A: 3/8-16 H: 1/4 C: 11/16 |
A: 1/2-13 H: 5/16 C: 7/8 |
A: 5/8-11 H: 13/32 C: 1-1/8 |
A: 3/4-10 H: 17/32 C: 1-5/16 |
A: 1"-8 H: 5/8 C: 1-11/16 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| Part No. | T | Part No. | T | Part No. | T | Part No. | T | Part No. | T | |
| 1.5 | 841503 | 1.25 | 841003 | 1.25 | 841103 | 1.25 | -- | -- | -- | -- |
| 2.0 | 841504 | 1.75 | 841004 | 1.75 | 841104 | 1.75 | 841204 | 1.75 | -- | -- |
| 2.5 | 841505 | 2.00 | 841005 | 2.00 | 841105 | 2.00 | 841205 | 2.00 | -- | -- |
| 3.0 | 841506 | 2.00 | 841006 | 2.00 | 841106 | 2.00 | 841206 | 2.00 | -- | -- |
| 3.5 | 841507 | 2.00 | 841007 | 2.00 | 841107 | 2.00 | 841207 | 2.00 | -- | -- |
| 4.0 | 841508 | 2.00 | 841008 | 2.00 | 841108 | 2.00 | 841208 | 2.00 | 841408 | 4" |
| 4.5 | 841509 | 2.00 | 841009 | 2.00 | 841109 | 2.00 | 841209 | 2.00 | 841409 | 4" |
| 5.0 | 841510 | 2.00 | 841010 | 2.00 | 841110 | 2.00 | 841210 | 2.00 | 841410 | 4" |
| 5.5 | -- | -- | 841011 | 2.00 | 841111 | 2.00 | -- | -- | -- | -- |
| 6.0 | 841512 | 2.00 | 841012 | 2.50 | 841112 | 2.50 | 841212 | 2.50 | 841412 | 4" |
| 7.0 | 841514 | 2.00 | 841014 | 2.50 | 841114 | 2.50 | 841214 | 2.50 | 841414 | 4" |
| 8.0 | -- | -- | 841016 | 2.50 | 841116 | 2.50 | 841216 | 2.50 | 841416 | 4" |
| 9.0 | -- | -- | -- | -- | -- | -- | 841218 | 3.00 | 841418 | 4" |
| 10.0 | -- | -- | 841020 | 3.0 | 841120 | 3.00 | 841220 | 3.00 | 841420 | 4" |
| 11.0 | -- | -- | -- | -- | -- | -- | 841222 | 3.00 | 841422 | 4" |
| 12.0 | -- | -- | 841024 | 3.00 | 841124 | 3.00 | 841224 | 3.00 | -- | -- |
| 14.0 | -- | -- | -- | -- | -- | -- | -- | -- | 841428 | 4" |
Stainless Steel
| L | A: 3/8-16 H: 1/4 C: 11/16 |
A: 1/2-13 H: 5/16 C: 7/8 |
A: 5/8-11 H: 13/32 C: 1-1/8 |
A: 3/4-10 H: 17/32 C: 1-5/16 |
||||
|---|---|---|---|---|---|---|---|---|
| Part No. | T | Part No. | T | Part No. | T | Part No. | T | |
| 1.5 | 841S503 | 1.25 | 841S003 | 1.25 | -- | -- | -- | -- |
| 2.0 | 841S504 | 1.75 | 841S004 | 1.75 | -- | -- | -- | -- |
| 2.5 | 841S505 | 2.00 | 841S005 | 2.00 | -- | -- | -- | -- |
| 3.0 | 841S506 | 2.00 | 841S006 | 2.00 | -- | -- | -- | -- |
| 3.5 | -- | -- | 841S007 | 2.00 | -- | -- | -- | -- |
| 4.0 | -- | -- | 841S008 | 2.00 | 841S108 | 2.0 | -- | -- |
| 5.0 | -- | -- | 841S010 | 2.00 | 841S110 | 2.0 | 841S210 | 2.0 |
| 6.0 | -- | -- | 841S012 | 2.50 | 841S112 | 2.5 | 841S212 | 2.5 |
| 8.0 | -- | -- | 841S016 | 2.50 | 841S116 | 2.5 | 841S216 | 2.5 |
Metric Thread
| L | A: M10 H: 6.4 C: 17.5 |
A: M12 H: 7.9 C: 22.2 |
A: M16 H: 9.5 C: 25.4 |
A: M20 H: 13.5 C: 25.4 |
||||
|---|---|---|---|---|---|---|---|---|
| Part No. | T | Part No. | T | Part No. | T | Part No. | T | |
| 40 | 841M10040 | 30 | -- | -- | -- | -- | -- | -- |
| 50 | 841M10050 | 45 | 841M12050 | 45 | 841M16050 | 45 | 841M20050 | 45 |
| 65 | -- | -- | 841M12065 | 50 | -- | -- | -- | -- |
| 75 | 841M10075 | 50 | 841M12075 | 50 | 841M16075 | 50 | 841M20075 | 50 |
| 90 | 841M10100 | 50 | 841M12090 | 50 | -- | -- | -- | -- |
| 100 | -- | -- | 841M12100 | 50 | 841M16100 | 50 | 841M20100 | 50 |
| 125 | -- | -- | 841M12125 | 50 | -- | -- | -- | -- |
| 150 | -- | -- | -- | -- | 841M16150 | 65 | -- | -- |
